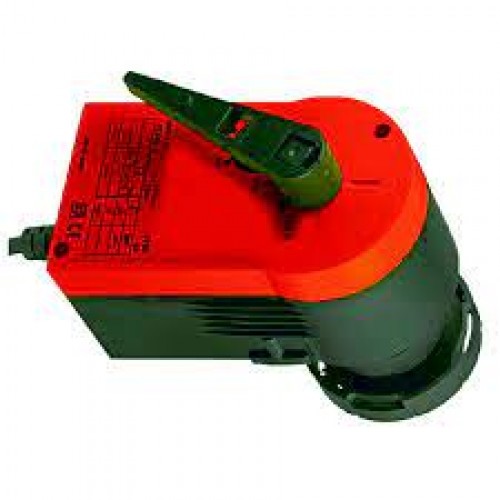

HERZ-электропривод для регулирующих клапанов 2117.

ПРИМЕНЕНИЕ:

Электропривод 1771235 Herz совместно c двухходовыми регулирущими кранами серии 2117 Herz применяется в системах отопления и водоснабжения для бесступенчатого регулирования с контроллерами, с 2-х/3-х позиционным управляющим выходом или непрерывным сигналом 0-10 В. Равнопроцентная графическая характеристика. Высокое соотношение регулирования 500:1

МОНТАЖ И ЭКСПЛУАТАЦИЯ:

- Ход привода ограничен углом 90°.

- Когда напряжение подается по проводам на привод, регулирующий шток клапана перемещается в задаваемое положение

- В зависимости от типа соединения (см. схему подключения) привод может использоваться как привод плавного регулирования 0 ... 10 В, двухпозиционный (ОТКРЫТО / ЗАКРЫТ) или трехпозиционный привод с промежуточным положением (ОТКРЫТО / СТОП / ЗАКРЫТ).

Время работы привода можно установить с помощью кодового переключателя в соответствии с требованиями. Можно использовать кодовый переключатель, чтобы выбрать равнопроцентную, линейную или квадратичную характеристику.

- Ручная регулировка выполняется путем отсоединения исполнительного механизма (переключатель рядом c местом ввода кабеля в корпус) и одновременного поворота его с помощью рычага. Положение привода можно определить по по указателю на ручке и шкале на верхней части корпуса привода.

Примечание. После ручной регулировки шарового крана вернуть переключатель в исходное положение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Материал корпуса                                                Термостойкий пластик

Напряжение питания                                        АС/DC 24В (+-15%)

Управление                                                         2х/3х-позиционное регулирование или 0-10 В, автоматическое

Переключатель для выбора

характеристики и времени работы,                       Кодовый

сек.(35/60/120)

Тип характеристики                                        (линейный / квадратичный / равнопроцентный), может

Время отклика, мс                                                200

Крутящий момент, Нм 8

Подводящий кабель к мотору                        1 м, 3 x 0,75 мм2

Температура окружающего воздуха, °C        -10 … +55

Рабочая температура среды, °C                  -10...100

Степень защиты IP54

Класс защиты                                                         II с изолирующим кожухом

Масса, кг                                                                   0,7
